西门子G120变频器西门子PM240-2变频器功率单元

点击图片查看原图

产品：	浏览次数：816西门子G120变频器西门子PM240-2变频器功率单元
单价：	面议
最小起订量：
供货总量：	10000
发货期限：	自买家付款之日起 1 天内发货
有效期至：	长期有效
最后更新：	2019-05-07 00:15

详细信息

西门子G120变频器西门子PM240-2变频器功率单元上海盟疆工业自动化有限公司

价格：￥1元

生产地：德国品牌：

型号：西门子G120变频器公司传真：

移动电话：18201799071更新时间：2019-05-06

上海盟疆工业自动化设备有限公司经销批发的西门子工业自动化控制设备、西门子畅销消费者市场，在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。上海盟疆工业自动化设备有限公司经销的西门子工业自动化控制设备、西门子S7-200SMART S7-200 CN 、S7-300、S7-400、S7-1200 、变频器、触摸屏、工控机、数控系统、NCU数控主板、西门子元器件等等西门子自动化品种齐全、价格合理。上海盟疆工业自动化设备有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

西门子PM240-2变频器功率单元

上海盟疆电气技术有限公司工业业务领域致力于为客户提供高品质的服务，追求客户的满意是我们始终如一的目标。在中国，工业业务领域拥有一支技术过硬、经验丰富的工程师队伍，为客户提供7x24小时全天候服务。专业的服务人员和遍布全国的服务及备件网络将对客户的服务需求迅速作出响应，将由设备故障引起的损失降低到小的程度。

PTP 接线方式

CB 1241 RS485 接线（6ES7 241 1CH30-1XB0）

CB1241 RS485 信号板(安装在CPU机本体上) ，订货号为： 6ES7 241 1CH30-1XB0 接线如图1

图1 CB1241 RS485

注释： 3号针脚--RS485信号 B(+) ；8号针脚--RS485信号A(-)；5号针脚--接屏蔽等电位点。

CM1241 RS232 接线（6ES7 241-1AH30-0xB0)

CB1241 RS232 通讯模块，订货号为： 6ES7 241 1AH30-0xB0 接线如图2

图2 CM1241 RS232

注释： 2号针脚--RS232 信号输入接收。3号针脚--RS232 信号输出发送。 5--接地等电位

CM 1241 RS422/485 接线（6ES7 241-1CH31-0xB0)

CB1241 RS232 通讯模块，订货号为： 6ES7 241 1CH31-0xB0 接线如图3

图2 CM1241 RS422/485

注释：

RS422 接线方法： 2号与9号针脚 -- RS422 发送信号。 3号与8号针脚 -- RS422 接收信号；SHELL接屏蔽等电位点。

RS485 接线方法：3号针脚--RS485信号 B(+) ；8号针脚--RS485信号A(-) 1号针脚-电位点。

RS232、422及485 的通讯距离和终端电阻

RS 232 通讯长距离为 10 米屏蔽电缆RS 422/R485 通讯长距离为 1000 米屏蔽电缆（取决于波特率及安装终端电阻）

RS 485 终端电阻安装方法及阻值大小,如图4

调试接口

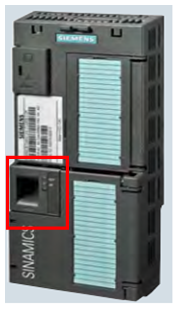

1 USB接口(下图红框)位于CU单元的中部，是G120调试的通用接口。

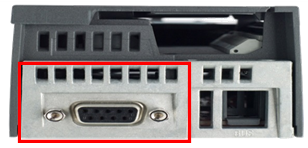

2 PROFIBUS DP通讯接口（见下图红框），适用于有PROFIBUS DP通讯的CU单元。
通过DP接口可以连接变频器，用于调试。

3 PROFINET通讯接口，适用于有PROFINET通讯的CU单元。
通过PN接口可以连接变频器，用于调试。

4 通过路由方式也可以实现跨网络访问。

S7-1200 全局DB中的数据类型介绍

S7-1200 全局DB中的数据类型，包括基本数据类型、系统数据类型和硬件数据类型。

在DB块中，新建一个变量，在数据类型列的下拉列表中，选择需要的数据类型。

基本数据类型

基本数据类型：包括位、位字符串、整数、浮点数、定时器、日期时间、字符、数组和结构

1.位和位字符串

西门子PM240-2变频器功率单元

2.整数数据类型

3.浮点型实数数据类型

如 ANSI/IEEE 754-1985 标准所述，实（或浮点）数以 32 位单精度数 (Real) 或 64 位双精度数 (LReal) 表示。单精度浮点数的精度高为 6 位有效数字，

而双精度浮点数的精度高为 15 位有效数字。在输入浮点常数时，多可以指定 6 位 (Real) 或 15 位 (LReal) 有效数字来保持精度。

4.时间和日期数据类型

TIME 数据作为有符号双整数存储，基本单位为毫秒。存储的数值是多少，就代表有多少ms。编辑时可以选择性使用日期 (d)、小时(h)、分钟 (m)、秒 (s) 和毫秒 (ms) 作为单位。
不需要指定全部时间单位。例如，T#5h10s 和 500h 均有效。所有指定单位值的组合值不能超过以毫秒表示的时间日期类型的上限或下限（-2,147,483,648 ms 到 +2,147,483,647 ms）。

DATE 数据作为无符号整数值存储，被解释为添加到基础日期 1990 年 1 月 1 日的天数，用以获取指定日期。编辑器格式必须指定年、月和日。

TOD (TIME_OF_DAY) 数据作为无符号双整数值存储，被解释为自指定日期的凌晨算起的毫秒数（凌晨 = 0 ms）。必须指定小时（24 小时/天）、分钟和秒。可以选择指定小数秒格式。

DTL（日期和时间长型）数据类型使用 12 个字节的结构保存日期和时间信息。可以在块的临时存储器或者 DB 中定义 DTL 数据。必须在 DB 编辑器的"起始值"(Start value) 列为所有组件输入一个值。

DTL结构的元素如下表：

5.字符和字符串数据类型

Char 在存储器中占一个字节，可以存储以 ASCII 格式（包括扩展 ASCII 字符代码）编码的单个字符。 WChar 在存储器中占一个字的空间，可包含任意双字节字符表示形式。
编辑器语法在字符的前面和后面各使用一个单引号字符。可以使用可见字符和控制字符。

CPU 支持使用 String 数据类型存储一串单字节字符。 String 数据类型包含总字符数（字符串中的字符数）和当前字符数。 String 类型提供了多达 256
个字节，用于在字符串中存储大总字符数（1 个字节）、当前字符数（1 个字节）以及多 254 个字节。 String 数据类型中的每个字节都可以是从 16#00 到16#FF 的任意值。

String 数据类型示例：

WString 数据类型支持单字（双字节）值的较长字符串。第一个字包含大总字符数；下一个字包含总字符数，接下来的字符串可包含多达 65534 个字。每个字都可以是从 16#0000 到 16#FFFF 的任意值。

WString 数据类型示例：

6.数组数据类型

可以创建包含多个相同数据类型元素的数组,请为数组命名并选择数据类型"Array [lo .. hi] of type"，然后根据如下说明编辑"lo"、"hi"和"type"：
● lo - 数组的起始（低）下标
● hi - 数组的结束（高）下标
● type - 数据类型之一，例如 BOOL、SINT、UDINT

示例：数组声明

ARRAY[1..20] of REAL 一维，20 个元素
ARRAY[-5..5] of INT 一维，11 个元素
ARRAY[1..2, 3..4] of CHAR 二维，4 个元素

示例：数组地址

ARRAY1[0] ARRAY1 元素 0
ARRAY2[1,2] ARRAY2 元素 [1,2]
ARRAY3[i,j] 如果 i =3 且 j=4，则对 ARRAY3 的元素 [3, 4] 进行寻址

6.结构数据类型

STRUCT 数据类型表示由固定数目的多种数据类型的元素组成的数据结构。数据类型 STRUCT 或 ARRAY 的元素还可以在结构中嵌套。嵌套深度限制为 8 级。结构可用于根据过程控制系统分组数据以及作为一个数据单元来传送参数。

对于 S7-1200 或 S7-1500 系列 CPU，可多创建 65534 个结构。其中每个结构可多包括 252 个元素。

下图为数据类型 STRUCT 的示例：

结构所在的DB块名为结构示例，则可以使用 "结构示例".产品规格.长度访问结构的第一个元素长度。

系统数据类型

系统数据类型：系统数据类型 (SDT) 由系统提供并具有预定义的结构。系统数据类型的结构由固定数目的可具有各种数据类型的元素构成。不能更改系统数据类型的结构。

系统数据类型只能用于特定指令。下表给出了可用的系统数据类型及其用途：

统数据类型

长度（字节）

说明

IEC_TIMER

定时值为 TIME 数据类型的定时器结构。

例如，此数据类型可用于 TP 、 TOF 、 TON 、 TONR 、 RT 和 PT 指令。

IEC_SCOUNTER

计数值为 SINT 数据类型的计数器结构。
