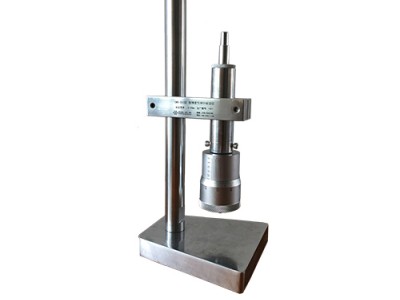

GWB-300 型 引伸计标定仪

手机扫描查看

产品简介：

GWB-300型引伸计标定仪，是一种纯机械式的高精度位移测微仪器。依据JJG 762-2007引伸计检定规程及JJF 1096-2002引伸计标定器校准规范的要求，专门用于对各种规格标距引伸计的标定。

结构特点及读数方式：

1、本仪器由精密微分测量头、底座支架和加长杆等组成。可以方便地进行多种规格型号引伸计的计量标定。

2、精密微分测量头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付组成。其最大量程25mm；最小分度(游标分度) 0.001mm。

技术精度指标：

1、测量引伸计标距最大范围         600mm（使用两根300mm加长杆）

2、测量支座上支臂安装孔径            φ12

3、微分测量头读数内筒轴向刻度     0.5mm/格

4、微分测量头读数外筒圆周刻度   0.005mm/格

参照标准:

JJF 1096-2002     引伸计标定器校准规范

GB/T 12160-2002   单轴试验用引伸计的标定

JJG 762-2007      引伸计检定规程
